產品用途

HX-500型SF6氣體泄漏監控報警系統集多重監測功能于一身，主要針對最重要的SF6氣體和O2超標報警，并兼有溫度、濕度等環境數據的輔助監測功能；能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。

產品功能及特點

A.人性化的服務

1.采用語音報告系統：當操作人員進入工作區域前，系統自動用人工語音方式報告工作區域環境狀況并在安全情況下再通風15min后允許操作人員進入工作區域。

2.采用國內先進的觸摸式十英寸彩色大屏幕：實時顯示各種參數和系統狀態、顯示字大清晰、操作方便簡單。

3.采用人體識別技術：操作人員進入識別范圍內屏幕自動點亮。操作人員停止操作后系統自動關閉背光以節約能源。

4.采用可疑檢測節點自加強跟蹤算法，同時操作人員也可按照實際需求自行調整系統巡檢間隔。

5.采用寬工作電源設計85～265V，同時具備防浪涌和防雷擊功能。能適應各種惡劣環境；

6.超限報警采取語音、笛聲、報警燈多方式報警。

B.卓越的性能

1. 本系統可同時對SF6氣體濃度和O2含量進行監測；

2. 本系統具有O2和SF6濃度報警點自行設置功能：

3. 本系統具有手動強制排風和定時排風功能，其中定時排風時間可以按照實際工作情況設定。且可查詢上次排風停止時間；

4. 本系統具有SF6氣體濃度超限報警、語音提示、自動通風。

5. 本系統具有實時缺氧報警功能。

6. 本系統每個探測單元可以獨立工作，可同時檢測SF6和O2泄漏，。

7. 本系統可自動啟動時段定時排風及泄漏超標自動排風、手動排風、上次排風時間提示等功能。

8. 本系統可自動檢測環境溫度濕度。

9. 本系統可根據需要任意擴展氣體探測點，最大可以擴充到64只。

10. 本系統可選擇與上位計算機連接，實現遠程監控，并進行事件記錄與歷史數據記錄。

11. 本系統支持歷史資料查詢功能。

12. 本系統支持遠動系統遙測遙信、支持RTU遙測遙信功能。

C.安心的維護

1. 本系統采用長壽命高穩定探測解決方案設計，可保證探測單元長期穩定地使用。

2. 本系統采用O2和SF6氣體傳感器采用原裝進口產品，傳感器使用壽命大于10年

3. 本系統采用檢測單元環狀組網，便于安裝布線。

4. 本系統采用在線自動補償修正環境變化引起的誤差，自動進行零點校準。解決了同類產品中普遍的數據漂移問題

5. 本系統采用獨創的每日自動零點校準功能，自動修正漂移和誤報。

6. 海量報警數據記錄存儲功能,長壽命設計。

主要技術參數

1．SF6氣體濃度報警范圍：    0～1500PPM（報警點可自行設置，國家規定1000PPM）

2．SF6氣體檢測靈敏度：      <5%

3．O2濃度報警范圍：          0~25%，缺氧報警點18%

4．O2測量精度：             <1%FS

5．溫度顯示范圍：            -30～99℃

6．濕度顯示范圍：            0～99%RH

7．輸入電源：                85～265V AC

8．報警輸出點電源：          2A

9．風機輸出觸點電源：        16A

10．風機通風時間設定：       15MIN/次或用戶任意設定

11．?dāng)?shù)據記錄容量：           10000條

12．通訊：                   RS-485標準協議

系統組成

1、氣體采集器

1.1 SF6/O2采集器

功能與參數：

(1) SF6檢測范圍：0～1500ppm；精度不低于50ppm；分辨率：1ppm。

(2) O2檢測范圍：0～25.0%；誤差：小于0.5%；分辨率：0.1%。

(3) 工作電源：85～265VAC，防浪泳和雷擊功能。

(4) 自動加強跟蹤可疑測量點功能，有效防止誤報。

1.2 溫濕度采集器

(1)溫度顯示范圍：-30～+99℃，精度：±0.5℃；

(2) 濕度顯示范圍：0～99%RH，精度：±5%R。

2、主機與報警燈

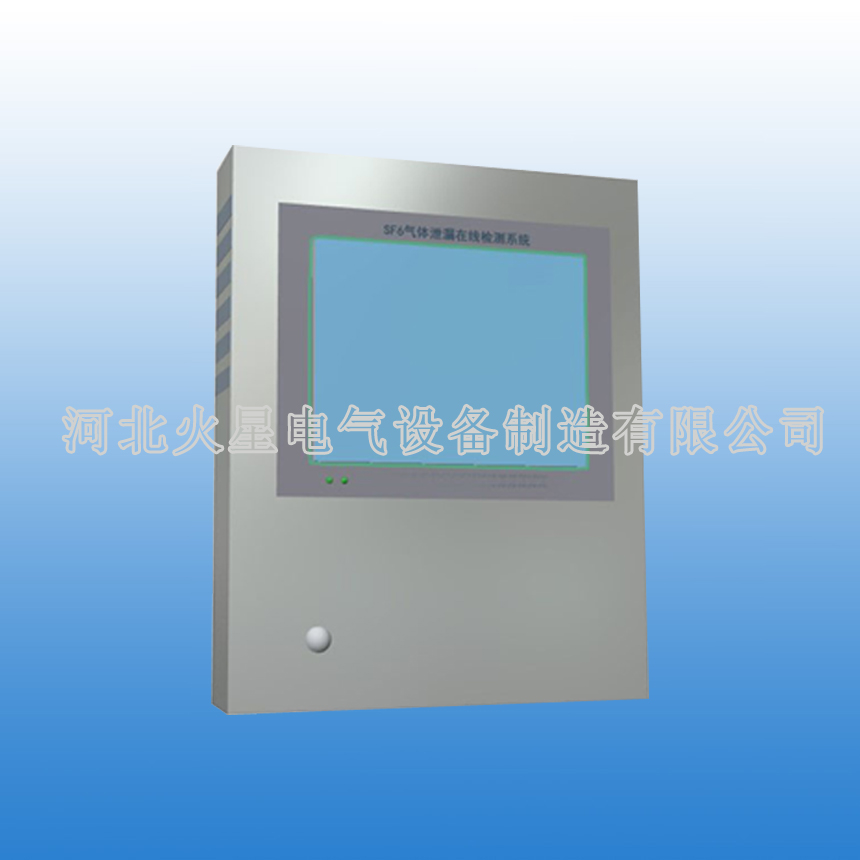

2.1、主機外形參數：

★ SF6濃度檢測范圍：0～1500ppm或定制。

★ SF6氣體檢測靈敏度：±5％設置值。

★ O2濃度檢測范圍：0～25%。

★ O2測量精度：＜0.5%。

★ 缺氧報警閥值：18.0%（可調）。

★ 溫度顯示范圍：-30～99℃。

★ 濕度顯示范圍：0～99%RH。

★ 數據記錄功能：報警事件自動記錄，海量存儲，自動更新。

★ 報警輸出：繼電器空接點輸出，可與RTU相連，支持RS485報警輸出。

★ 支持RTU遠程啟動風機功能。

★ 支技紅外人體檢測，自動啟動風機或語音提示。

★ 風機控制器：開關型：直接控制風機電源；脈沖型：與風機控制開關相連。可根據現場情況選配。

★ 風機啟動支持多種模式：定時啟動、報警啟動、、遠程啟動、手動啟動等。

★ 通過RS485支持測量數據遠傳輸出如：門口安裝大型LED顯示屏，遠處立即看到測量參數和系統運行情況 (需用戶另行選配) 。

★ 支持通信測試功能。

2.2 報警燈外形參數

3、風機控制器

     風機控制器外形參數：

◇ 右側航空接頭連接電源和信號線。

◇ 背面雙螺絲固定。

◇ 安裝離地10cm處。

◇ 機分普通式、脈沖式（一般用于繼電保護式的風機）
