一、功能綜述

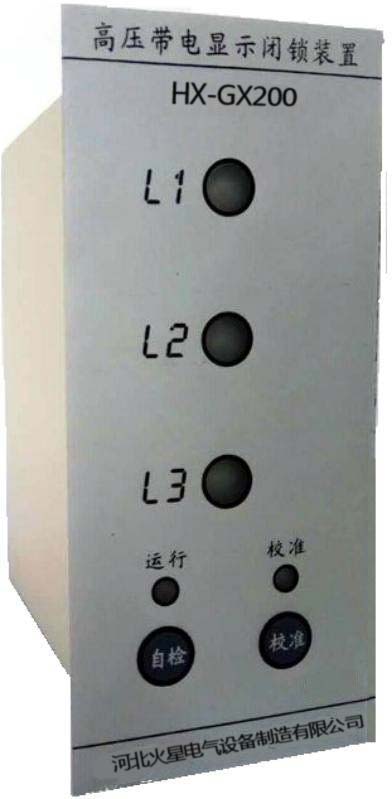

   HX-GX200高壓帶電顯示閉鎖裝置，是專門用于 35-550KV GIS 金屬封閉組合電器設備，該裝置能對 GIS 設備內部驗電，及時反映高壓設備的帶電狀況，并輸出閉鎖信號，對操作機構等實施強制閉鎖，防止誤操作，對保障人身安全，設備安全起著重要作用。

該產品設計先進，結構合理，內部有狀態自檢和智能化的自適應調節，保障在不同大小的傳感器信號輸入時自動調節到信號最佳的靈敏位置，避免靠手動調節靈敏度帶來的麻煩和一些難以找到最佳信號傳輸靈敏度位置的問題。

該產品工作電源范圍為寬電壓工作范圍。

二、主要技術指標

1、工作額定電壓

輔助電源：110-230V AC/DC (寬電壓) 50/60HZ 5VA 檢測線路電壓范圍：35KV-550KV 50/60HZ

2、信號輸入

傳感器輸入電流范圍 3μA-100μA

3、輸出接點數量及容量

A 相 B 相 C 相常開常閉各一組、三相常開常閉接點共兩組、報警輸出接點一組 （接點均為無源輸出）

繼電器接點容量 5A /250VAC 、5A /30VDC。

4、高壓帶電顯示

符合DL/T538-2006 (7.3 節標準)

5、工作狀態指示：紅色表示高壓帶電，綠色表示高壓無電

6、抗干擾性能（電磁兼容性）：

快速瞬變脈沖群： GB/T17626.4-2008 Ⅲ級

靜電放電： GB/T17626.2-2006 Ⅲ級

電壓暫降、短暫中斷和電壓變化： GB/TD626.11-2008 Ⅲ級

浪涌(沖擊)： GB/T17626.5-2008 Ⅲ級

7、絕緣強度：   IEC 60255-5   2KVrms-1min

8、環境承受能力：

     溫度 -30℃- +65℃

     濕度 95%RH 25℃

三、外形尺寸

                                                          外型尺寸圖

                                                  140mm(高) ×62mm（寬）×105mm

                                                 開孔尺寸（深）：133mm（高）×52mm(寬)
